Принцип роботи та монтажу тензодатчика

Термін «тензодатчик» напевно знайомий кожному, хто купував ваговимірювальне обладнання. Початківцям, які вирішили зайнятися збиранням або ремонтом ваг, необхідно детально розібратися, що це таке — тензодатчик і як він працює, тому що цей маленький прилад — душа будь-якого вагового приладу.

Що таке тензодатчик

Це електромеханічний пристрій, резистивний перетворювач, що дозволяє перетворювати деформацію твердого тіла в електричний сигнал, що визначає значення конкретної величини. У нашому прикладі вага

Датчик виготовлений із високочутливих тензодатчиків. Матеріалом, з якого виготовляються тензодатчики, є алюмінієвий дріт або металева фольга. При деформації корпусу резистор змінює опір, сигналізуючи індикатором.

Конструктивні особливості тензодатчиків

Матеріал тензорезистора, з якого виготовлено чутливий резистор датчика, визначає його конструктивні характеристики. Тому розрізняють такі типи контакторів:

• з фольги;
• з алюмінієвого дроту;
• з фільму.

Перша є фольгованою плівкою товщиною 12 мікрон.

Між вимірюваним об'єктом та чутливою частиною датчика є клейка підкладка. Висновки служать для підключення чутливої частини тензорезистора до електричного ланцюга.

Принцип виготовлення плівки такий самий, як у алюмінієвої фольги, але інші матеріали. У цьому випадку тензочутлива мембрана з титану, германію або вісмуту покривається спеціальним напиленням, щоб зробити датчик ще чутливішим.

Дротовий чутливий елемент являє собою тонкий провід, згорнутий у сітку і закріплений з обох боків ізоляційним матеріалом. Датчик визначає деформацію деталі та реагує на розтягування (збільшення опору дроту) та стиснення (зменшення опору). Дротові тензодатчики характеризуються широким діапазоном вимірюваних величин. Так, у вагових моделях можуть фіксувати розмір від сотень грамів до тонн). Їхня легка вага та невеликий розмір дозволяють фіксувати деформацію в одній точці, а не в області, як у попередніх двох типах.

Тензодатчики для різних величин: як вибрати ваговий

Поширене питання на форумах: що вимірюють тензодатчики, крім ваги? У виробництві існують різні види тензодатчиків, які відповідають за вимірювання різних величин:

• датчик тиску, як випливає з назви, може визначати тиск у конкретному середовищі;
• силові вимірювальні пристрої для визначення значень навантаження та зусилля;
• акселерометр, простіше кажучи – датчик, який визначає прискорення;
• датчики крутного моменту та зміщення.

Незважаючи на різноманітність варіантів, ви навряд чи знайдете хоча б один із перелічених типів пристроїв на прилавках офлайн- та онлайн-магазинів. У невиробничих умовах використовується лише тензодатчик ваги - вагомір. Отже, не помилитеся!

Як працюють тензодатчики навантаження

Датчик являє собою тензометричний резистор з чутливим елементом, встановленим на верхній пластині корпусу, що контактує з вимірюваним об'єктом. Отже, як працює тензодатчик і як працює процес перетворення значення опору на електричний сигнал? Робоча поверхня вагового пристрою під тиском вантажу вимірюється тиск на контактні елементи тензодатчика, при цьому. Деформація відбувається разом із резистором. За рахунок іммобілізації деформації (стиснення, розтягування, зсуву, вигину) резистор виробляє електричний сигнал і передає його від тензодатчика у розподільчу коробку.

Як встановити тензодатчик і підключити його до вагового обладнання

Спосіб встановлення та підключення безпосередньо залежить від пристрою тензодатчика, тобто його основного корпусу. За конструкцією корпусу вони поділяються на:

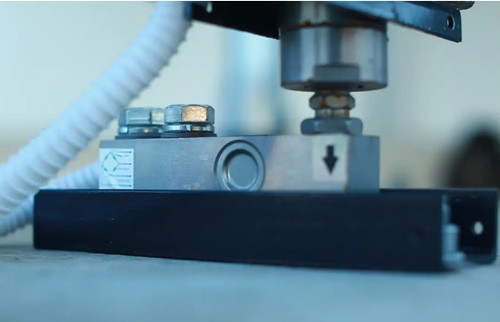

• балочні або консольні тензодатчики;
• датчики типу «шайба», також відомі як мембранні;
• s-подібні тензодатчики;
• тензодатчики резистори колонного типу.

Для кожного типу передбачено свою схему підключення, в цьому випадку монтаж пристрою легко здійснити самостійно.

Зазвичай кожен тип тензодатчиків поставляється зі спеціальним вбудованим вузлом. Вони дозволяють надійно зафіксувати прилад у конструкції ваг та захистити датчик від перевантаження та усунення навіть при сильних ударах.

Тензодатчик підключається до індикатора за допомогою з'єднувального кабелю, який підключається за певною схемою. Якщо конструкція ваги включає кілька індикаторів, використовуйте розподільну коробкуку для паралельного підключення до них кабелів.

Для будь-якого джерела живлення необхідно встановити заземлюючий провід. Це робиться за один раз, у тому числі за допомогою комутаційної коробки CAS.

Після перевірки правильності підключення кабелів, контактів та заземлення.

Як вибрати тензодатчик

Принцип роботи всіх видів тензодатчиків однаковий, але, як ми вже згадували, правила встановлення залежать від типу обладнання та його призначення. Тому в інтернет-магазині «Сфера Вагів» представлено понад 30 моделей тензодатчиків для зважування вантажів до 30 тонн. До кожного приладу додається паспорт та інструкція, що містить аналогічні схеми підключення вагових приладів. Головне правильно підібрати модель для вирішення тих чи інших завдань. На що слід звернути увагу:

• Довіряти можна лише сертифікованим виробникам, зареєстрованим у Національному реєстрі. Ми представляємо обладнання лише офіційних виробників. Сертифікат можна побачити у відповідному розділі сайту.
• Щодо типу та максимального навантаження датчика;
• Необхідний рівень захисту IP;
• Рекомендований діапазон використання тензодатчиків.

Якщо у вас виникли труднощі з вибором обладнання – дзвоніть! Рекомендуємо!
